Flänsskydd en enkel åtgärd för säkrare rörsystem
Flänsförband är ofta de svagaste punkterna i ett rörsystem. Här möts rör, packningar, bultar och medium under tryck. Om en packning skadas, ett rör vibrerar eller en bult släpper kan läckage uppstå på några sekunder. I värsta fall handlar det om frätande, giftiga eller mycket heta medier som kan ge allvarliga personskador och stora produktionsstopp. Därför har flänsskydd blivit en självklar del av moderna säkerhetsrutiner inom processindustri, energi, kemikaliehantering och vattenrening.
Ett flänsskydd är en fysisk barriär som monteras utanpå flänsen. Syftet är att fånga upp, sprida eller styra bort ett eventuellt läckage innan det hinner orsaka skada. Lösningen är förhållandevis enkel, men effekten på säkerheten är stor. Med rätt material och utförande kan man minska risken för stänk mot personal, korrosionsskador på utrustning och okontrollerade utsläpp till omgivningen.
Vad är flänsskydd och hur fungerar det?
Ett flänsskydd är i grunden ett skyddshölje runt flänsförbandet. Det omsluter bultkransen och tätningsytan där läckage typiskt uppstår. Konstruktionen varierar, men de flesta modeller har tre huvudfunktioner:
– Fånga upp och hålla kvar ett läckage under en kortare tid
– Sprida trycket så att stänk och strålar dämpas
– Styra bort mediet, ofta neråt, så att personalen inte träffas direkt
I praktiken fungerar det som en sista skyddszon runt flänsen. Om en packning börjar läcka vid högtryck, kan vätskan annars lämna flänsen som en koncentrerad stråle. Den kan vara svår att se, särskilt om mediet är transparent vatten eller ånga. Med ett flänsskydd splittras strålen inne i skyddet och kommer ut som ett betydligt mildare dropp- eller dimflöde, ofta riktat ned mot golvet.
Flänsskydd finns i flera material och konstruktioner, beroende på process och krav:
– Tygbaserade skydd, ofta i PTFE eller glasfiber med beläggning vanliga vid aggressiva kemikalier
– Plast- eller kompositskydd, som ger god kemresistens och låg vikt
– Metallskydd för höga temperaturer och mekaniskt utsatta miljöer
Många lösningar utrustas med dräneringsöppningar för kontrollerad avledning, eller med indikatorflikar som färgas eller ändrar form vid kontakt med visst medium. På så sätt blir ett läckage synligt och lättare att upptäcka vid rundgång.
När behövs flänsskydd i en anläggning?
Frågan är sällan om flänsskydd behövs i teoretisk mening, utan var de ger mest säkerhet per investerad krona. Ingen anläggning vill klä in varje fläns utan eftertanke. Ett genomtänkt val bygger ofta på tre faktorer: medium, tryck/temperatur och omgivning.
1. Medium och riskklass
I rör som transporterar starka syror, baser, lösningsmedel eller andra frätande kemikalier är flänsförband extra kritiska. Ett mindre läckage kan snabbt angripa både stål, betong och tätningar i närheten. Här blir flänsskydd ett självklart komplement till rätt typ av packning och materialval i fläns och bultar.
Även vid hantering av ånga eller mycket heta vätskor minskar man risken för brännskador genom att hindra direkt stänk mot personal.
2. Tryck, temperatur och driftsätt
Högt tryck och stora temperaturvariationer sliter på både packningar och bultar. Termisk expansion, vibrationer från pumpar eller tryckstötar kan skapa små öppningar i tätningen. I anläggningar med frekvent start och stopp eller där processförutsättningarna varierar kraftigt är flänsskydd därför extra värdefulla.
3. Omgivning och arbetsmiljö
Flänsförband nära gångstråk, serviceplattformar eller manluckor innebär ett större personriskområde. En liten, nästan osynlig stråle från en läckande fläns kan träffa ögon, hud eller kläder på någon som passerar. Genom att montera flänsskydd på exponerade flänsar längs gångvägar, vid ventiler som ofta manövreras eller kring inspektionspunkter, skapas en tydligare säkerhetszon.
I känsliga miljöer, som reningsverk, livsmedelsindustri eller där ett läckage kan nå mark eller vatten, kan flänsskydd dessutom bli en viktig del i att uppfylla miljökrav och interna policys.
Så väljs rätt flänsskydd för varje applikation
Valet av flänsskydd bör inte ske i ett vakuum. Det hänger tätt ihop med packningsval, flänstyp, media och underhållsstrategi. Ett strukturerat arbetssätt gör skillnad.
1. Utgå från mediet
Börja med kemikalieresistens. Vilka vätskor eller gaser förekommer i rören? Vilken koncentration och temperatur handlar det om? För starka syror och lösningsmedel krävs ofta PTFE-baserade lösningar som tål exponering utan att spricka eller bli hårda. För högtemperaturmedia, som överhettad ånga eller termiska oljor, är värmetåliga material som specialbelagd glasfiber eller metall ofta bättre.
2. Anpassa till tryck och dimension
Flänsskydd måste passa både flänsens dimension och tryckklass. För små skydd kan ge otäta skarvar, medan för stora kan bli svåra att montera och kontrollera. Här hjälper ofta standardiserade program som täcker de vanligaste rördimensionerna inom industriella rörsystem. Vid mycket stora dimensioner eller udda flänsformer kan specialtillverkade skydd behövas.
3. Tänk på montaget
Ett bra flänsskydd ska vara enkelt att montera och demontera, även i trånga utrymmen. Kardborreband, snabbspännen eller enkla klämfästen gör vardagen lättare för underhållspersonal. Ju smidigare hantering, desto större chans att skydden faktiskt används, tas av vid besiktning och monteras tillbaka korrekt.
4. Kombinera med rätt packningar

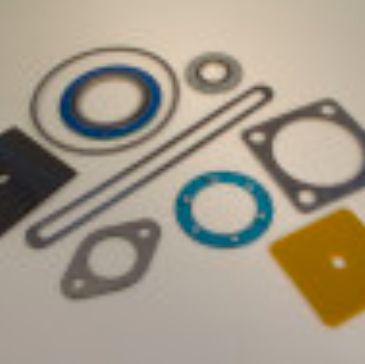

Många flänsproblem börjar med fel packning eller felaktig montering. När man ser över flänsskydd finns det därför ofta anledning att samtidigt gå igenom packningsval, bultmoment och montageinstruktioner. Genom att kombinera kvalitativa packningar som grafitlaminat, spirallindade flänspackningar eller PTFE-baserade specialpackningar med väl anpassade flänsskydd kan drifttiden förlängas och antalet oplanerade stopp minska.
5. Planera för inspektion och service
Flänsskydd ska inte bli en mur som döljer problem. De bör ingå i ett tydligt underhållsprogram där kritiska flänsar kontrolleras regelbundet. Vissa anläggningar väljer färgkodning eller dokumenterade listor över var skydd finns, vilket underlättar både riskanalyser och framtida service.
Ett genomtänkt program för flänspackningar, planpackningar och skydd runt flänsförband gör rörsystem mer robusta och arbetsmiljön tryggare. För verksamheter som vill se över sina tätningslösningar och säkerheten kring flänsar kan det vara värdefullt att ta hjälp av en leverantör med både brett sortiment och eget packningsstanseri, som ABSAB eller absab.com.
